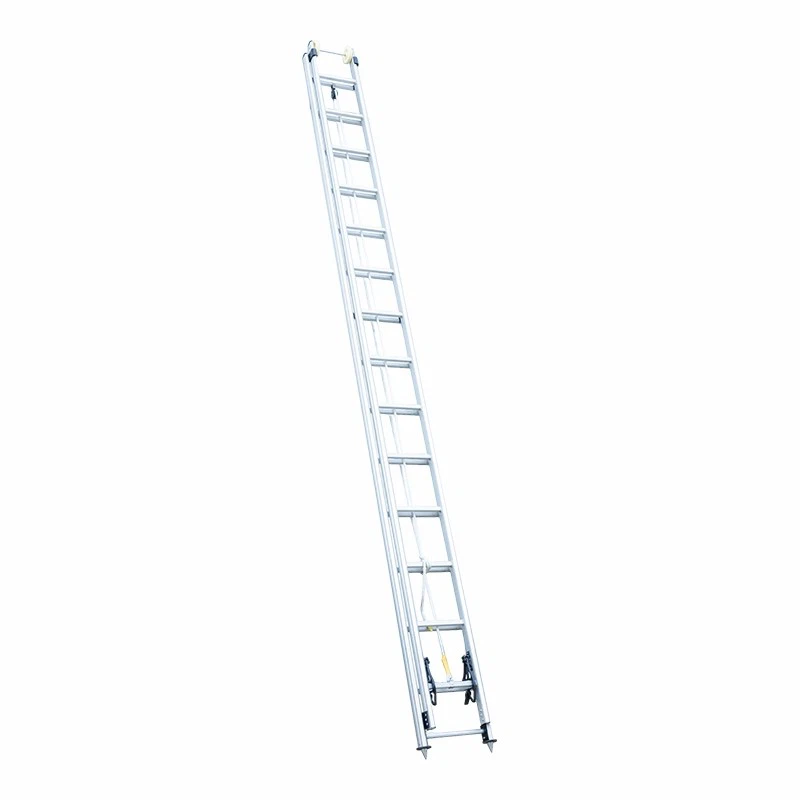

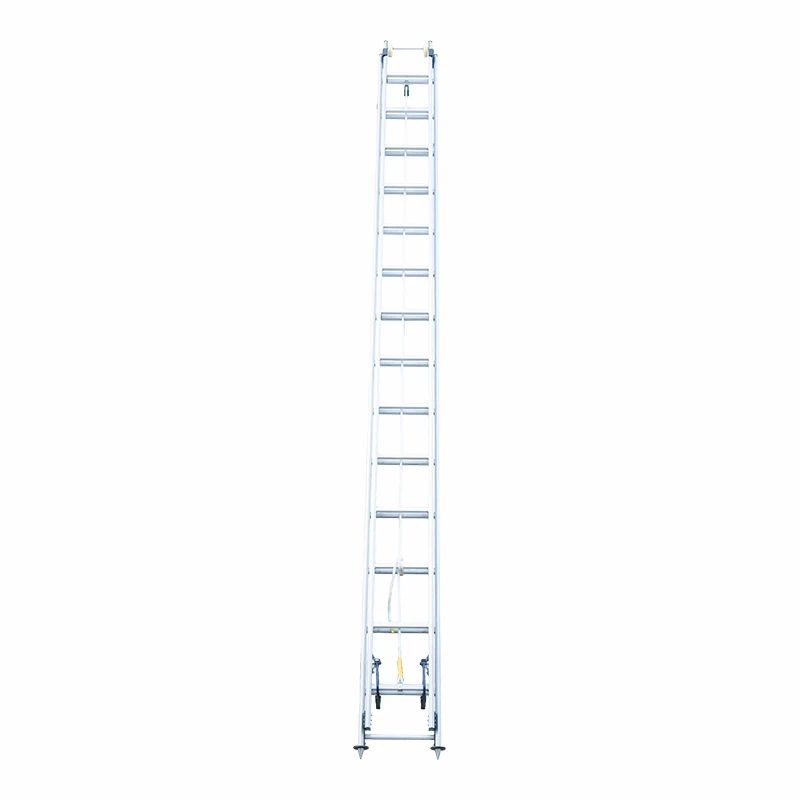

Ysgol Estyniad Alwminiwm Ysgafn

Yr hyd gweithio yw 9 metr, gyda goddefgarwch o ± 0.2 metr.

Lleiafswm lled yr ysgol yw 300 mm, gyda goddefgarwch o ±3 mm.

Mae bylchiad y gris yn 340 mm, gyda goddefiant o ±2 mm.

Cyfanswm pwysau'r ysgol yw 25 kg, gyda goddefiant o ±1 kg.

Mae'r rheiliau ochr wedi'u gwneud o aloi alwminiwm 6061-T6.

Mae'r grisiau a'r coesau cynnal wedi'u gwneud o 6463 o aloi alwminiwm.

Mae'r holl gydrannau craidd yn cael eu cynhyrchu o aloion alwminiwm arbenigol, gan sicrhau'r cydbwysedd gorau posibl rhwng adeiladwaith ysgafn a chryfder strwythurol.

Nid yw'r gymhareb dadffurfiad gweddilliol plygu llorweddol yn fwy na 0.10%, sy'n llawer is na'r gofyniad safonol o 0.30%.

Nid yw'r gymhareb anffurfiad gweddilliol plygu gris yn fwy na 0.1%, gan fodloni'r gofynion safonol cymwys.

Mae cryfder cneifio gris yn cydymffurfio â'r safon; ni chafwyd unrhyw doriad yn y cysylltiad rhwng y gris a'r rheilen ochr, nac yn y gris ei hun yn ystod y profion.

Yn ystod y prawf warpage, arhosodd holl draed yr ysgol mewn cysylltiad â'r ddaear.

Mae'r onglau dirdro yn y cymalau gris yn 8.0 gradd i'r cyfeiriad ymlaen a dim mwy na 8.0 gradd i'r cyfeiriad cefn, y ddau o fewn y terfynau penodedig.

Yn ystod y prawf llithriad, ni ddangosodd traed yr ysgol unrhyw ddadleoli ar wyneb y prawf.

Ar ôl cwblhau'r prawf llwyth coes sengl, ni ddangosodd y coesau cynnal a'u ffitiadau cysylltu unrhyw lacio, difrod nac anffurfiad.

Uchafswm anffurfiad plygu cantilifer y rheiliau ochr oedd 1.0 mm ar gyfer plygu i mewn ac allan, sy'n llawer is na'r gofyniad safonol o 5 mm.

Yn ystod y prawf sway ochrol, cyrhaeddodd y gymhareb anffurfiad gweddilliol uchafswm o 0.09%, gan fodloni'r gofynion safonol.

Dangosodd yr Ysgol Estyniad Alwminiwm Ysgafn ymwrthedd effaith dda. Yn ystod y profion, roedd y coesau cymorth yn cynnal swyddogaeth arferol, ac ni welwyd unrhyw anffurfiad na difrod sylweddol yn y coesau neu'r grisiau cynnal ar ôl y prawf.

Mae'r grisiau a'r rheiliau ochr yn ffitio'n dynn, heb unrhyw lacio na jamio.

Mae'r grisiau metel yn cynnwys arwynebau gwrthlithro i wella diogelwch.

Mae'r holl glymwyr wedi'u tynhau'n ddiogel, heb unrhyw bennau ewinedd sy'n ymwthio allan, ymylon miniog, neu burrs.

Mae'r rhybedi wedi'u gosod yn gadarn, gyda phennau gwastad, hanner cylch.

Mae'r wyneb allanol wedi'i sgleinio'n llyfn ac yn rhydd o burrs.

Mae gan y rheiliau ochr fesuryddion ongl i ddangos yn gywir yr ongl rhwng yr ysgol a'r ddaear.

Mae'r coesau cymorth wedi'u gwneud o fetel ac yn darparu cefnogaeth gadarn yn ystod y llawdriniaeth. Mae'r ddyfais cyfyngu yn gweithredu'n ddibynadwy, gan sicrhau estyniad a thynnu'n ôl llyfn a sefydlog.

Mae plât enw pwrpasol wedi'i osod ar y rheilen ochr, gan arddangos enw'r cynnyrch, model, manylebau, a gwybodaeth allweddol arall.

Mae'r ysgol yn cynnwys labeli rhybudd clir a, lle bo'n berthnasol, yn cynnwys y nod ardystio swyddogol. Darperir llawlyfr cyfarwyddiadau er hwylustod defnyddwyr.

Mae'r holl gydrannau wedi'u labelu'n glir, ac mae'r holl ategolion yn gyflawn, gan fodloni'r gofynion cynnyrch amddiffyn rhag tân cymwys.
