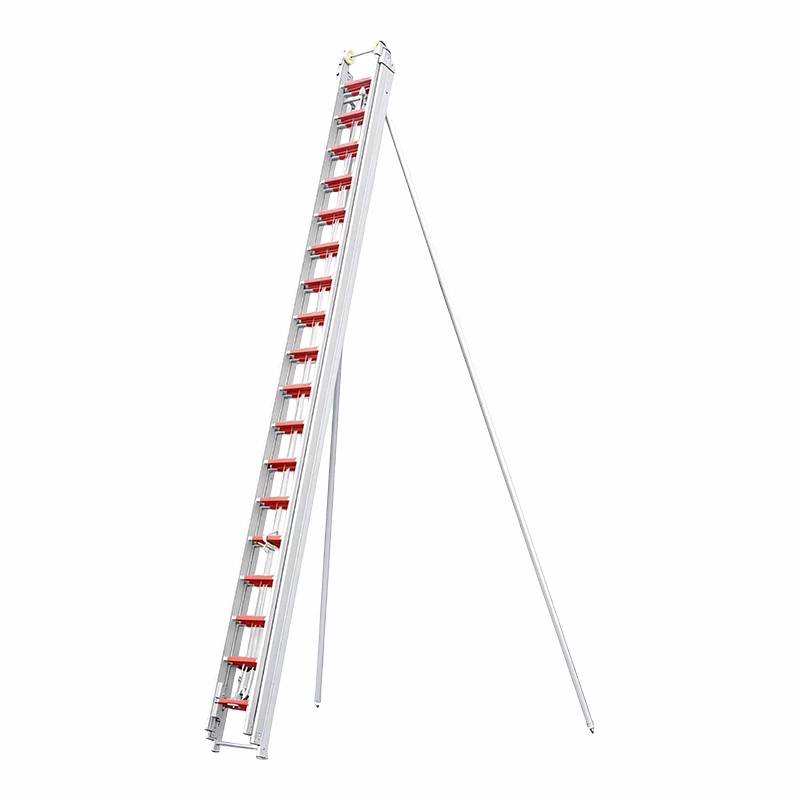

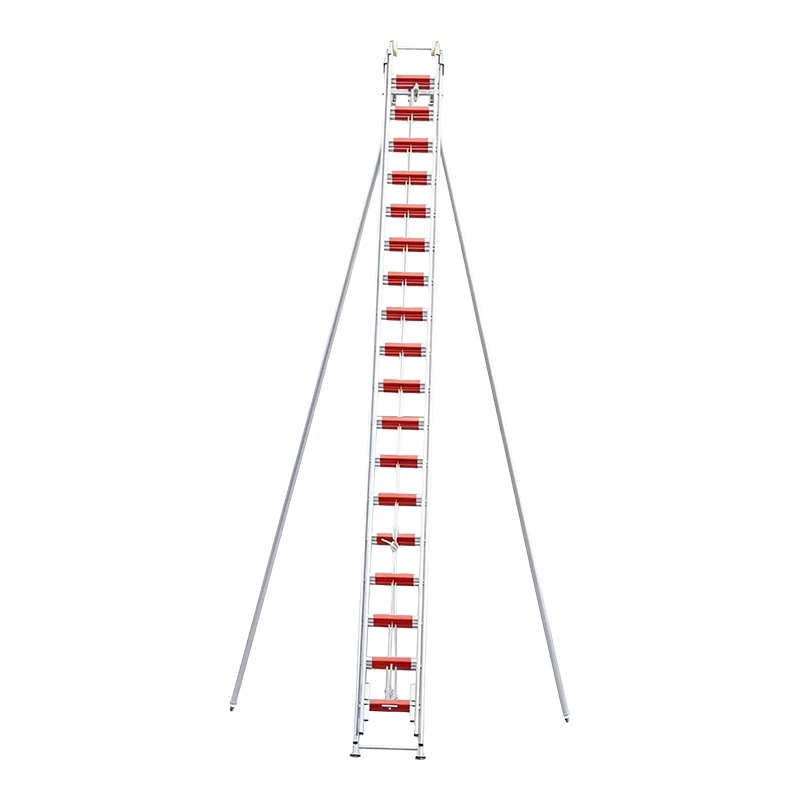

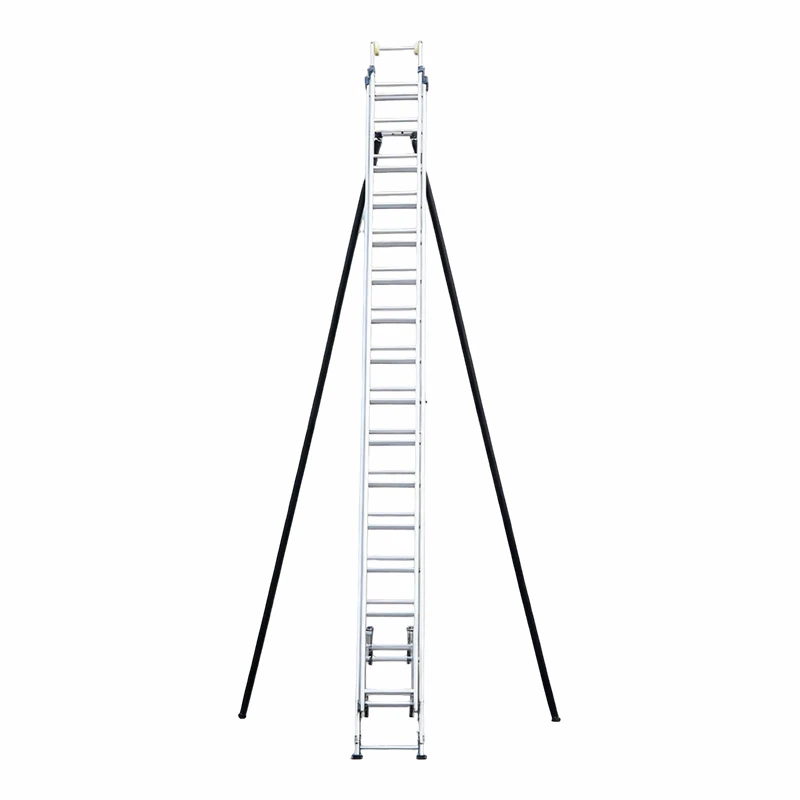

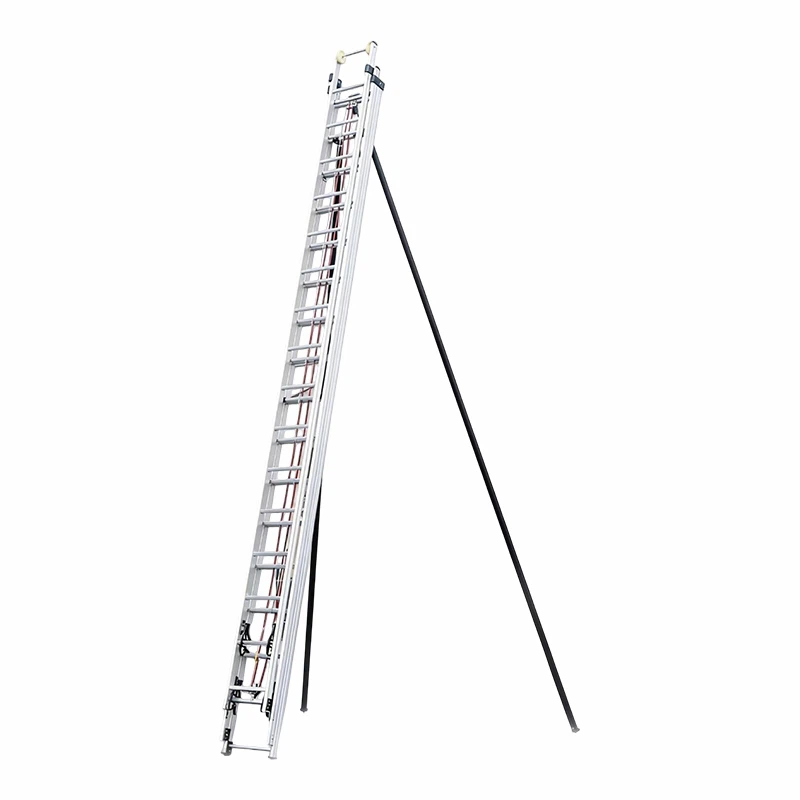

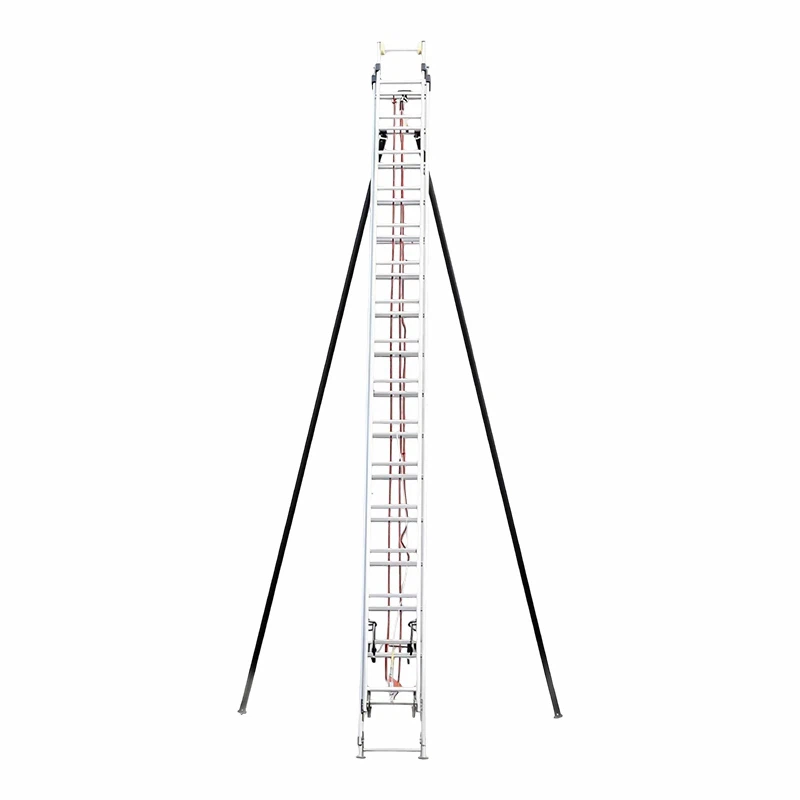

Ysgol Estyniad Driphlyg 15m

Mae'r cynnyrch hwn yn ysgol dân adran 15-metr tri{-, sydd ar gael mewn modelau lluosog: TSL15, TSL15-A, TSL15-B, TSL15-C, a TSL15-D. Mae'r prif gorff wedi'i wneud o aloi alwminiwm, tra bod model TSL15-B yn defnyddio aloi alwminiwm gradd hedfan.

Mae'r Ysgol Estyniad Driphlyg 15m yn cydymffurfio â safon Ysgol Dân XF137-2007, wedi pasio prawf math gan y Ganolfan Goruchwylio ac Arolygu Ansawdd Offer Tân Genedlaethol, ac wedi cael ardystiad CSC gan Ganolfan Asesu Cydymffurfiaeth Cynnyrch Tân y Weinyddiaeth Rheoli Argyfwng. Mae pob model wedi pasio arolygiad.

Hyd gweithio pob model yw 15 metr, gyda goddefgarwch o ± 0.3 metr.

Lleiafswm lled yr ysgol ar gyfer pob model yw 350 mm, gyda goddefgarwch o ±4 mm.

Mae gan bob model oddefgarwch pwysau cyfatebol a ganiateir.

Mae'r bylchau rhwng y gris ar gael mewn dwy fanyleb:

• TSL15 a TSL15-C: 300 mm (±2 mm)
• TSL15-A, TSL15-B, a TSL15-D: 340 mm (±2 mm)

Mae'r pwysau cyffredinol yn amrywio yn ôl model:

• TSL15: 86 kg
• TSL15-A: 58 kg
• TSL15-B: 54 kg
• TSL15-C a TSL15-D: 68 kg

Strwythur a Chrefftwaith



Mae'r grisiau a'r rheiliau ochr yn ffitio'n dynn, heb unrhyw lacio na jamio. Mae'r grisiau metel yn wrth-lithriad. Mae'r holl glymwyr wedi'u halinio'n fertigol ac wedi'u tynhau'n ddiogel, heb unrhyw bennau ewinedd sy'n ymwthio allan, ymylon miniog, na byrriau.

Mae'r rhybedi wedi'u cysylltu'n gadarn, ac mae pennau'r rhybedion yn wastad ac yn hanner cylch. Mae wyneb allanol yr ysgol wedi'i sgleinio'n llyfn ac yn rhydd o burrs.

Mae'r holl rannau metel wedi'u galfaneiddio a'u gorchuddio â phaent an-ddargludol. Mae'r cotio yn cael ei gymhwyso'n gyfartal, heb smotiau na rhediadau a gollwyd.

Ffurfweddiad Affeithwyr



Mae gan y rheiliau ochr fesuryddion ongl sy'n nodi'n gywir yr ongl rhwng yr ysgol a'r ddaear.

Mae'r coesau cynnal wedi'u gwneud o fetel ac yn darparu cefnogaeth sefydlog yn ystod y llawdriniaeth. Mae'r ddyfais gyfyngu wedi'i dylunio'n ddibynadwy ac mae'n gweithio'n iawn yn ystod estyn a thynnu'n ôl.

Mae'r Ysgol Estyniad Driphlyg 15m wedi'i chyfarparu â gwiail cynnal sydd wedi'u gosod yn ddiogel ar yr adrannau sylfaen, gan sicrhau cefnogaeth sefydlog.

Ar ôl profion plygu llorweddol a phlygu gris, mae'r gymhareb anffurfiad gweddilliol yn parhau i fod yn hynod o isel ac yn llawer is na'r gofynion safonol.

Gall y cysylltiadau rhwng y grisiau a'r rheiliau ochr, yn ogystal â'r grisiau eu hunain, wrthsefyll grymoedd cneifio heb fethiant yn ystod y profion.

Yn ystod y prawf warping, roedd holl draed yr ysgol yn dal mewn cysylltiad â'r ddaear.

Mae onglau dirdro adrannau'r ysgol yn bodloni'r safonau gofynnol. Nid yw onglau dirdro ymlaen a gwrthdro pob model yn fwy na'r terfynau penodedig.

Yn ystod y prawf llithro estyniad, ni symudodd traed yr ysgol ar wyneb y prawf.

Ar ôl y prawf llwyth, ni ddangosodd y goes gynhaliol sengl a'r ffitiadau cysylltu unrhyw lacio, difrod nac anffurfiad.

Roedd anffurfiad plygu cantilifer uchaf y platiau ochr yn hynod o isel, gan ddangos sefydlogrwydd strwythurol cryf.

Ar ôl y prawf sway ochrol, roedd y gymhareb anffurfiad gweddilliol yn parhau i fod ymhell islaw'r gofynion safonol.

Roedd y ddwy gynhalydd ochr yn gallu cynnal yr ail a'r drydedd adran ysgol ar yr un pryd ac yn sefydlog ar unrhyw uchder gweithio. Yn ystod y prawf diogelwch, ni symudodd y coesau cynnal allan o'r grisiau.

Roedd yr Ysgol Estyniad Driphlyg 15m yn dangos ymwrthedd effaith da. Yn ystod y profion, roedd y coesau cynnal yn gweithredu'n normal, ac ni ddigwyddodd unrhyw anffurfiad na difrod sylweddol i'r coesau neu'r grisiau cynnal.
